Nan rezo fib optik,SFP (Small Form-factor Pluggable) transceiver yoyo prèske ekipman estanda pou switch, routeurs, ak konvètisè medya yo. Sepandan, lè li rive pò fib optik, anpil moun jwenn kole sou yon kesyon: Ki sa ki nandiferans ant sèl mòd ak multimode SFP?
Diferans ki genyen ant de sa yo sitou soti nan kalite fib yo fèt pou yo, ki an vire afekte longèdonn k ap travay, distans transmisyon, pri, ak senaryo aplikasyon tipik.
Konprann transceiver SFP
Transceiver SFPka konprann kòm "modil konvèsyon elektrik miniature optik -konvèsyon elektrik." Yo gen yon gwosè kontra enfòmèl ant, yo sipòte -swapping cho, epi yo enstale nan pò SFP nan aparèy rezo yo pou konplete transmisyon done ak resepsyon sou lyen fib optik.
Nan deplwaman komen,Modil SFPka lajman divize an de kategori:mòd sèlSFPepimultimode SFP, chak fèt pou diferan anviwònman câblage ak kondisyon distans.

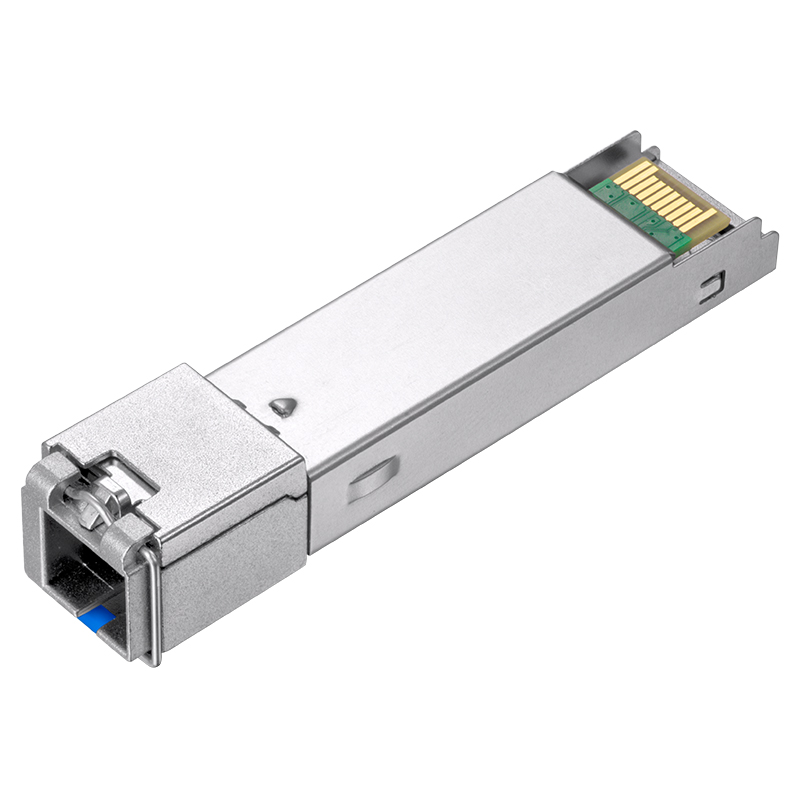

Single Mode SFP: Senplifye kominikasyon long-distans
Pozisyon an nanmodil sèl mòd SFPtrè klè: fèt pou transmisyon long-distans. Yo anjeneral pè aksèl fib mòd, ki gen yon nwayo pi mens (tipikman alantou 9µm). Limyè vwayaje plis "konsantre" nan nwayo a, sa ki lakòz mwens dispèsyon, sa ki fè li pi fasil kenbe bon jan kalite siyal sou distans ki long.
Nan seleksyon jeni, ou pral souvan wèsèl mòd SFP transceiverak karakteristik sa yo tipik:
Plis apwopriye pou entè-bilding, kolòn vètebral kanpis la, ekstansyon metwopolitèn, ak lòt lyen "kilomèt-nivo oswa pi long"
Souvan sèvi ak dyod lazè pou emisyon limyè pou satisfè pi long distans ak pi wo kondisyon estabilite
Travay komenlongèdonnyo konsantre sou1310nm / 1550nm(varye selon modèl)
Si plan lyen ou mande pou distans ki long, oswa si li ka elaji distans la nan lavni,sèl mòd fib SFPanjeneral adapte "mwens konplikasyon, plis dirab" apwòch la.
Multimode SFP: Optimize Koneksyon Kout ak Mwayen Distans
Multimode SFP modilyo jwenn pi souvan nan anviwònman distans kout ak mwayen tankou chanm ekipman, bilding, ak kanpis yo. Yo jeneralman asosye akfib multimode, ki gen yon nwayo pi epè (tipikman 50µm oswa 62.5µm), ki pèmèt plizyè mòd pwopagasyon limyè egziste ansanm, sa ki pèmèt koneksyon serye nan yon fason ki pi ekonomik sou distans kout.
Soti nan yon pèspektiv deplwaman,multimode SFP transceivertipikman gen karakteristik sa yo:
Yo itilize souvan pou entèkoneksyon andedan-bilding/sal ekipman/kanpis, ak distans tipik souvan nan yon seri plizyè santèn mèt (spécificités toujou depann sou vitès ak modèl)
Teknoloji emisyon limyè souvan itilize LED oswa VCSEL, ak pri ak metòd aplikasyon ki pi apwopriye pou senaryo distans kout-
Longèdonn k ap travay komen se850nm
Si egzijans ou a se "kout-interkoneksyon nan menm bilding/kanpis la,"multimode SFPse souvan yon chwa ki pi pratik ak pri{0}}efikas.
Faktè Distenktif: Single Mode vs Multimode SFP
Dimansyon debaz konparezon antmòd sèl ak multimodeaktyèlman desann nan kat: distans, Pleasant, pri, ak sous limyè.
Distans transmisyon
Single mòd SFPse plis oryante nan direksyon long distans;multimode SFPse plis oryante nan direksyon kout distans mwayen. Espesifik "konbyen mèt/kilomèt" ou wè nan materyèl yo souvan egzanp tipik oswa espesifikasyon komen pou sèten modèl, men konklizyon direksyon an estab:sèl fib mòdale pi lwen,fib multimodekouvri ranje ki pi kout.
Kapasite Bandwidth ak Pozisyon Aplikasyon
Single mòdanjeneral yo dekri kòm li gen pi fò kapasite bandwidth, sipòte pi gwo pousantaj done ak pi fò pèfòmans long-distans;multimodekapab tou kouri nan gwo vitès, men li gen plis chans rankontre limit nan distans ak lajè, sa ki fè li pi apwopriye pou entèkoneksyon kout -distans.
Pri Komès-konpwomi
Single mòd SFPsouvan gen pi gwo pri (akòz pi wo kondisyon teknik ak eleman pou distans ki long);multimode SFPse nòmalman pi ekonomik, espesyalman nan senaryo-distans kout tankou andedan-sal bilding/ekipman yo.
Sous limyè ak longèdonn
Single mòdsouvan itilize 1310/1550nm ak aparèy lazè;multimodesouvan itilize 850nm ak LED/VCSEL. Diferans ki genyen nan longèdonn ak sous limyè plis afekte bidjè lyen ak risk konpatibilite.
Tablo Konparezon
|
Konparezon dimansyon |
Single Mode SFP (SMF) |
Multimode SFP (MMF) |
|
Fib konpatib |
Single mòd fib (OS1 / OS2, elatriye) |
Multimode fib (OM1/OM2/OM3/OM4/OM5, elatriye) |
|
Dyamèt Nwayo (Tipik) |
~9 µm |
50 µm / 62.5 µm |
|
Longèdonn k ap travay komen |
1310 nm, 1550 nm |
850 nm (ki pi komen), kèk tou gen seri 1300 nm |
|
Sous limyè komen |
Lazè Dyòd |
VCSEL/LED (komen pou distans kout) |
|
Distans transmisyon tipik |
Kilomèt-nivo a dè dizèn de kilomèt (varye anpil selon modèl/estanda) |
Sitou distans kout nan bilding yo: dè dizèn a dè santèn de mèt, kèk estanda/modèl ka rive nan nivo kilomèt{0} |
|
Avantaj prensipal yo |
Long distans, fò évolutivité, relativman pi piti enpak dispèsyon |
Pri relativman pi ba, deplwaman kout-matirite, komen nan chanm ekipman/bilding |
|
Tandans pri |
Modil/sistèm anjeneral pi chè (men pi ekonomik pou distans ki long) |
Anjeneral pi bon mache (espesyalman pou senaryo distans kout-) |
|
Senaryo Aplikasyon Komen |
Entè-bilding, kolòn vètebral kanpis la, ekstansyon metwopolitèn, lyen monte-longdistans |
Entèkoneksyon chanm ekipman yo, distans kout nan bilding/kanpis, sant done kout -lyen distans |
|
Egzanp estanda Ethernet komen |
1000BASE-LX / 10GBASE-LR (ak pi gwo vitès LR/ER, elatriye) |
1000BASE-SX / 10GBASE-SR (ak pi gwo vitès SR, elatriye) |
|
Pwen konpatibilite |
Anjeneral pa rekòmande melanje "modil sèl mòd + fib multimode"; distans kout yo ka bezwen atansyon sou resepsyon twòp (atenuasyon) |
Bezwen matche ak korespondan klas fib multimode ak distans; sonje diferan klas OM sipòte distans diferan |
FAQ
K: Èske ou ka itilize fib multimode ak mòd sèl SFP?
A: Anjeneral pa rekòmande. Paske sèl mòd SFP fèt dapre gwosè debaz la ak sistèm longèdonn k ap travay nan fib mòd sèl, fòse melanje ka pote pèt adisyonèl, degradasyon pèfòmans, oswa menm enstabilite.
K: Èske multimode toujou pi bon mache pase mòd sèl?
A: Nan anpil ka, solisyon fib multimode ak solisyon multimode yo pi bon mache, men si li "plis pri-efikas" tou depann de distans, kondisyon Pleasant, ak depans jeneral deplwaman. Pafwa, pou ekspansyon nan lavni ak rediksyon modènizasyon, mòd sèl gen pi gwo avantaj alontèm -.
K: Èske sèl mòd SFP gen yon limit "distans minimòm"?
A: Li posib. Menm si modil la ka travay nan distans kout, switch ak lòt aparèy ka gen distans minimòm / minimòm kondisyon pouvwa resevwa; lè lyen an trè kout, fen k ap resevwa a ka pwodwi erè akòz siyal twò fò, ak nan pratik jeni, atenuateur yo itilize diminye pouvwa resevwa.
K: Èske sèl mòd SFP akmultimodeSFP dwe itilize interchangeable?
A: Anjeneral pa rekòmande. Yo optimize pou fib diferan ak mekanis transmisyon respektivman, epi itilizasyon ka ranplase ka fasilman mennen nan pwoblèm konpatibilite ak degradasyon pèfòmans.
K: Lè w amelyore soti nan multimode a nan yon sèl mòd, èske ou ka kite enfrastrikti ki deja egziste a san okenn chanjman?
A: pa nesesèman. Paske de yo gen diferan gwosè nwayo ak longèdonn k ap travay, amelyorasyon yo ka mande pou evalyasyon konpatibilite fib ki deja egziste ak lyen, epi yo ka mande pou ranplasman oswa modifikasyon pati ki enpòtan lè sa nesesè.
