DIMI Fibre Optique Connector
Soti nan espesifikasyon teknik yo rive nan aplikasyon reyèl-monn nan
Chwazi konektè fib optik enplike espesifikasyon pèt ensèsyon, bon jan kalite polisaj ferrule, rezistans mekanik, ak adaptabilite anviwònman an. Mache a varye ant estanda telekominikasyon-klas nan kalite endistriyèl ki solid, ak varyasyon pri ki rive 5-8 fwa, men konsantre sèlman sou pri inite yo manke depans antretyen alontèm yo. Gid sa a konpare karakteristik teknik kalite konektè prensipal yo, konsantre sou analiz bidjè pèt, matche aplikasyon, ak pri total de de an komen.
Pandan sèt ane ki sot pase yo, nou te sipòte seleksyon konektè pou 200+ pwojè - soti nan estasyon baz 5G rive nan kab soumaren, sant done ak sit endistriyèl. Kontni sa a baze sou fidbak aktyèl deplwaman, estatistik pousantaj echèk, ak done tès pèfòmans.
Konsènan sipò teknik, ekip jeni nou an tipikman reponn a kesyon teknik nan mwatye yon jou nan jou lasemèn yo. Pwopozisyon entegrasyon sistèm konplèks yo ka bezwen 2-3 jou ouvrab pou premye rekòmandasyon yo. Pwodwi estanda anjeneral bato nan 3-5 jou, atik koutim depann sou kondisyon espesifik - jeneralman 2-4 semèn.
DIMI Fibre Optique Connector Products
-
![Fibre Optique Kab LC Connector]()
Fibre Optique Kab LC ConnectorDIMI Fibre Optique Cable LC Connector se yon konektè kontra enfòmèl ant, pouse-rale ki fèt pou rezo fib dansite segondè-. Disponib pou fib singlemode ak multimode ak polisaj UPC oswa APC, li asire -
![FC UPC Fibre Optique Kab Connector]()
FC UPC Fibre Optique Kab ConnectorKonektè fib optik DiMi FC UPC: presizyon ak fyab pou rezo mòd sèl-. Konektè fib optik FC UPC DiMi a fèt pou aplikasyon pou yon sèl -mòd ki mande pou koneksyon an sekirite ak fil ak ultra-pèt siyal ki -

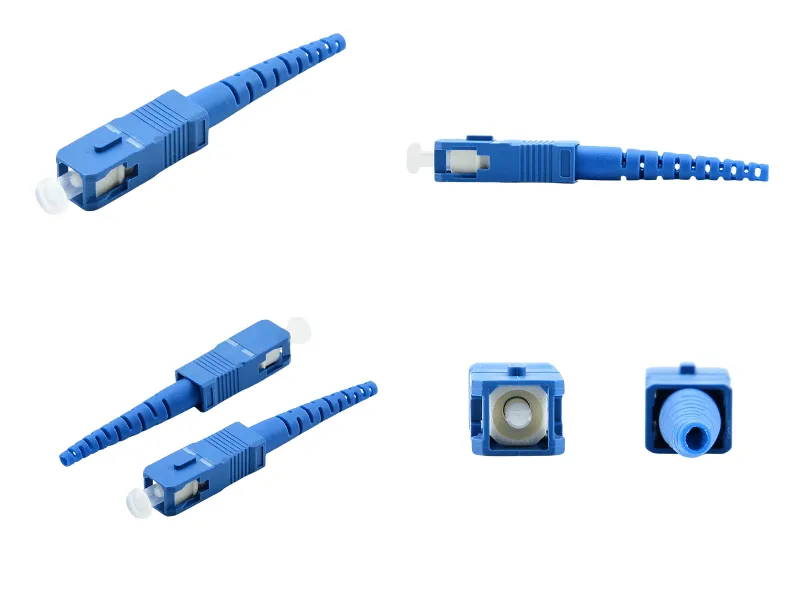

![Fibre Optique Kab SC UPC Connector]()
Fibre Optique Kab SC UPC ConnectorDiMi SC UPC Fibre Optique Connector: Pèfòmans siperyè pou Rezo Single-Mòd. Konektè fib optik SC UPC DiMi a ofri koneksyon siperyè -niveau pou rezo fib yon sèl-mòd, sa ki asire transmisyon serye,
Klasifikasyon pa Senaryo Aplikasyon ak Nivo Teknik
Done Sant / MDF entèkoneksyon
Senaryo apwopriye:
Gwo -kablaj dansite, chanjman souvan kòd patch, anviwònman ki gen pèt ensèsyon strik ak kondisyon pèt retounen
Karakteristik debaz:
LC duplex ak MPO/MTP konektè milti-fib yo se endikap, pèt ensèsyon yon sèl-chanèl Mwens pase oswa egal a 0.3dB
Fèrul fen -fè fas a itilize PC oswa UPC poli, kondisyon pèt retounen pi wo a -50dB
Dirab mekanik 500+ sik kwazman
Pozisyon pri:
Konektè LC estanda yo se nivo ekonomi-; MPO/MTP koute 3-4x LC akòz estrikti milti-fib ak kondisyon presizyon aliyman
Egzanp tipik:
LC sèl-mòd UPC, LC multimode, 12-fib/24-fib MPO
Nòt enpòtan:
Kontwòl pousyè nan anviwònman sant done enpòtan. Menm ak UPC fen-fas, pèt ensèsyon ka ogmante soti nan 0.2dB a plis pase 0.8dB lè kontamine. Zouti netwayaj ak pwosedi yo afekte pèfòmans alontèm plis pase konektè yo.
Rezo telekominikasyon/transmisyon long-distans
Senaryo apwopriye:
Rezo zo rèl, rezo métro, rezo aksè - trè sansib pou pèt retounen ak pèt ensèsyon
Karakteristik debaz:
Konektè SC ak FC yo toujou itilize lajman, espesyalman pou ekipman-koòdone koòdone yo
APC poli fen-fas (ang 8 degre) se konfigirasyon estanda, pèt retounen rive nan -60dB
Single -fib mòd dominan, longèdonn opere 1310nm/1550nm
Pozisyon pri:
APC fen-figi yo koute 30-50% plis pase UPC akòz pwosesis polisaj konplèks
Egzanp tipik:
SC/APC sèl-mòd, FC/APC sèl-mòd
Nòt enpòtan:
APC ak UPC fen-fas figi absoliman pa ka marye. Koneksyon fòse lakòz domaj pèmanan fen-figi. Nou te wè twòp ka jaden kote kalite melanje te lakòz seksyon kab tout antye ke yo te kraze.
Pa sèlman tradisyonèl Cyber & Imigrasyon fèm
Senaryo apwopriye:
Otomatik faktori, transpò tren, kabinèt deyò, anviwònman ak vibrasyon grav ak fluctuations tanperati
Karakteristik debaz:
Ranfòse estrikti mekanik, IP67 oswa IP68 pwoteksyon Rating
Ranje tanperati opere -40 degre a +85 degre
Konsepsyon anti-vibrasyon, anjeneral ak mekanis bloke
Sik kwazman ka depase 1000+
Pozisyon pri:
Endistriyèl -klas se 2-3 fwa estanda telecom-klas; klas militè/marin kapab 4-5x
Egzanp tipik:
Endistriyèl LC, solid SC, MPO ki enpèmeyab
Nòt enpòtan
Li ak anpil atansyon evalyasyon pwoteksyon - IP67 vle di "imèsyon tou kout," pa "long-anba dlo." Epitou, nan anviwònman ki ba -tanperati, ferrules seramik nan konektè òdinè yo ka misalign akòz ekspansyon tèmik / diferans kontraksyon.
Aplikasyon espesyal pou longèdonn / gwo pouvwa
Senaryo apwopriye:
Pwosesis lazè, ekipman medikal, enstriman syantifik, sistèm DWDM
Karakteristik debaz:
Kouch optik espesyal optimize pou longèdonn espesifik
High-power connectors (>1W) mande tretman espesyal pou fen-figi
Ultra-pèt ensèsyon ki ba (<0.15dB) and extremely high return loss (>65dB)
Pozisyon pri:
Nivo -wo fen, varye anpil selon personnalisation
Egzanp tipik:
Konektè gwo bout bwa elaji, konektè PM (mantni polarizasyon).
Nan aplikasyon pou gwo -pouvwa, menm pèt ensèsyon 0.1dB vle di dè dizèn a dè santèn de miliwatt konsantre nan pwen kontak micron-echèl fen-. Kondisyon pou pwòpte yo se yon lòd nan grandè pi wo pase aplikasyon òdinè.
Tablo konparezon rapid
| Kalite Connector | Aplikasyon tipik | Pèt Ensèsyon | Retounen Pèt | Lavi Mating | Rating anviwònman an | Pri relatif |
|---|---|---|---|---|---|---|
| LC/UPC | Sant done, kout -rive | 0.2-0.35dB | -50dB | 500 sik | Andedan kay la | Debaz |
| SC/APC | Telecom long-, PON | 0.2-0.3dB | -60dB | 500 sik | Andedan kay la / deyò | 1.3-1.5x |
| FC/APC | Ekipman tès,{0}}wo fen | 0.15-0.25dB | -65dB | 500 sik | Andedan kay la | 1.4-1.8x |
| MPO/MTP | Gwo -dansite, transmisyon paralèl | 0.25-0.5dB | -50dB | 500 sik | Andedan kay la | 3-4x |
| Endistriyèl LC | Anviwònman piman bouk | 0.3-0.5dB | -50dB | 1000+ sik | IP67/68 | 2-3x |
| ST | Sistèm eritaj, multimode | 0.3-0.6dB | -40dB | 500 sik | Andedan kay la | 0.8x |
Kijan pou w chwazi bon connecteur fibre optique: 6 pwen desizyon kle
Alokasyon Bidjè Pèt Ensèsyon
Poukisa li enpòtan:
Lyen ensèsyon pèt bidjè detèmine dirèkteman distans transmisyon ak bon jan kalite siyal. Aplikasyon ki anba a 10G yo san patipri toleran; 25G/40G ak pi wo yo trè sansib a pèt ensèsyon.
Ki jan yo detèmine:
If your link loss budget is generous (>Marge 3dB) → Konektè ekonomi travay byen
Si w ap fè long-distans oswa gwo-vitès (Pi gran pase oswa egal a 25G) → Dwe itilize kalite pèt ki ba-
Si pa sèten → Kalkile bidjè lyen an premye: Transmèt pouvwa - Sansiblite reseptè - Atenuasyon fib - Lòt pèt=Marge ki rete pou konektè
Erè komen: Sèlman gade nan espesifikasyon konektè endividyèl, bliye lyen an antye gen plizyè pwen koneksyon. Yon kanal sant done ta ka gen 4-6 pè konektè; chak ajoute 0.1dB akimile nan diferans 0.6dB.
Single-Mòd vs Multimode
Poukisa li enpòtan:
Sa a se pa sou pèfòmans - se sou konpatibilite. Single -mòd ak multimode gen diferan dyamèt nwayo (9μm vs 50/62.5μm), ki egzije diferan presizyon aliyman konektè.
Ki jan yo detèmine:
Distans transmisyon<300m, speed ≤10G → Multimode sufficient, lower cost
Transmission distance >500m, oswa potansyèl amelyorasyon nan lavni nan 25G+ → Ou dwe itilize yon sèl mòd-
Ki sa ki sistèm ki egziste deja → Rete konsistan, pa melanje
Erè komen: Panse yon sèl-mòd fè pi byen pou w itilize li toupatou. Multimode ofri pi bon pri-pèfòmans pou aplikasyon pou kout-, epi sous limyè yo pi bon mache tou. Epitou, 62.5μm ak 50μm fib multimode pa ka entème - pèt ensèsyon yo pral terib.
Fen-Face Polish Tip (PC/UPC/APC)
Poukisa li enpòtan:
Sa a dirèkteman afekte espesifikasyon pèt retounen, ki enpòtan anpil pou siyal analòg, siyal dijital gwo -vitès, ak sèten sistèm divizyon longèdonn.
Ki jan yo detèmine:
Sant done, rezo antrepriz → UPC ase (-50dB pèt retounen)
Rezo telecom, sistèm PON, long-distans → Dwe itilize APC (-60dB)
CATV, transmisyon analòg → APC obligatwa
Ensèten → Mande founisè ekipman an, tcheke ki kalite ekipman-koòdone koòdone
Erè komen: Panse APC fè pi byen pou itilize li toupatou. Premyèman, li chè. Dezyèmman, si bò kwazman se UPC, fòse APC lakòz pi gwo pèt ensèsyon ak refleksyon. APC ak UPC enkonpatib - sa a se yon règ difisil.
Kondisyon pou rezistans mekanik
Poukisa li enpòtan:
Sant done yo ka deplase plizyè douzèn kòd patch chak ane; ekipman tès vin ploge/debranche plizyè fwa chak jou. Echèk konektè se pa sèlman sou ranplase yon konektè - li mande pou fè tès ankò, dokimantasyon, epi potansyèlman afekte lyen an antye.
Ki jan yo detèmine:
Koneksyon fiks, raman deplase → Standard lavi 500-sik ase
Chanjman souvan kòd patch (sant done, anviwònman tès) → Konsidere kalite segondè -durabilite (1000+ sik)
Trè souvan kwazman → Gade si ou ka chanje nan solisyon MPO oswa modilè
Anviwònman piman bouk → Endistriyèl-konektè klas ak fòs mekanik ranfòse ak sele
Erè komen: Panse 500 sik se anpil. An reyalite, anviwònman tès yo ka ploge/debranche yon pò 50 fwa pa semèn - rive nan limit lavi nan yon ane.
Dansite ak kontrent espas
Poukisa li enpòtan:
Nan sant done ak aplikasyon ki gen gwo -dansite, espas fizik se yon kontrent difisil. Konbyen pò ki anfòm nan 1U dirèkteman enpak sou itilizasyon etajè.
Ki jan yo detèmine:
Konte pò<48/U → LC duplex connector standard solution
Konte pò bezwen 96-144/U → MPO/MTP solisyon paralèl
Bezwen fleksibilite revokasyon jaden → LC prensipalman, MPO pou zo rèl do
Gwo ekspansyon nan lavni espere → Pre-pwovizyone zo rèl do MPO, sèvi ak MPO-pou-modil LC
Erè komen: Sèvi ak tout LC okòmansman pou ekonomize lajan, Lè sa a, dekouvri pa gen okenn espas ekspansyon epi yo gen pou konplètman re-kable. MPO gen pi gwo envestisman davans men pi ba TCO nan senaryo ki gen gwo -dansite.
Adaptabilite anviwònman an
Poukisa li enpòtan:
Kabinè deyò, etaj faktori, sant transpò - tanperati, imidite, pousyè, Vibration tout afekte pèfòmans konektè ak lavi.
Ki jan yo detèmine:
Anviwònman chanm ekipman estanda → Telekominikasyon regilye-
Kabinè deyò, ki pa -klima- kontwole → Tanperati opere -40 a +75 degre
Sit endistriyèl, transpò tren → pwoteksyon IP67 + konsepsyon anti-vibration
Marin, platfòm lanmè → Sèl espre teste, IP68 sele
Anviwònman pousyè grav → Konsidere desen ak bouchon pousyè oswa gwo bout bwa ki pa gen kontak-
Erè komen: Sèvi ak konektè andedan-klas deyò; apre sis mwa, oksidasyon ak antre dlo lakòz pèt ensèsyon sote soti nan 0.3dB a 2dB oswa menm echèk konplè. Epitou nan anviwònman ki ba -tanperati, férul seramik ak lojman metal nan konektè òdinè gen diferan koyefisyan ekspansyon tèmik, kreye estrès ki lakòz aliyman derive.
Paramèt teknik Deep Dive
Pèt Ensèsyon
Eksplikasyon teknik:
Pèt pouvwa kòm siyal optik pase nan koòdone konektè, mezire an dB. Sous prensipal yo se erè aliyman nwayo fib, kalite fen-figi, ak refleksyon Fresnel.
Valè pratik:
Pèt ensèsyon nan chak pwen koneksyon akimile, dirèkteman konsome bidjè lyen
Aplikasyon ki anba a 10G yo pa sansib a 0.2dB vs 0.5dB diferans
25G/40G ak pi wo a: diferans 0.1dB ka vin pi mal BER soti nan 10^-12 a 10^-9
Èske li nesesè:
Kout-rive, ba-vitès:<0.5dB works
Long-rive, gwo-vitès: Dwe<0.3dB, preferably <0.25dB
Ekipman tès, aplikasyon pou presizyon: Sib<0.15dB
Enpak pri:
Ale soti nan 0.5dB a 0.2dB ogmante pri 20-30%; soti nan 0.2dB a 0.15dB ajoute yon lòt 40-50%. Sitou polisaj pwosesis ak pri kontwòl kalite.
Retounen Pèt
Eksplikasyon teknik:
Pwopòsyon pouvwa optik reflete tounen nan sous kont pouvwa ensidan an, mezire an dB - nimewo ki pi wo yo pi bon (siy negatif endike pèt). PC fen -fas: -40dB, UPC: -50dB, APC: -60dB.
Valè pratik:
Afekte estabilite lazè; limyè reflete entèfere ak operasyon lazè
Transmisyon siyal analog (CATV) trè sansib a pèt retounen
Siyal dijital gwo -vitès (pi gwo pase oswa egal a 25G) tou fè eksperyans entèferans entè-senbòl nan refleksyon
Nan sistèm DWDM, refleksyon kreye crosstalk
Èske li nesesè:
Siyal dijital, kout -rive: -50dB ase (UPC)
Long-distans, PON, siyal analòg: Dwe gen -60dB (APC)
DWDM, sistèm optik aderan: -65dB oswa pi wo
Enpak pri:
Soti nan UPC rive nan APC, pwosesis polisaj chanje soti nan ang esferik a 8 degre, gout sede, pri ogmante 30-50%.
Fen-Face Polish Tip
Eksplikasyon teknik:
PC (Kontak Fizik): Polisye esferik, kontak fizik fen-fas
UPC (Ultra Physical Contact): Plis rafine polish esferik, kontak pi sere
APC (Angled Physical Contact): 8 degre ang Polonè, reflete limyè devye lwen nwayo fib
Valè pratik:
PC: Ansyen estanda, fondamantalman demode kounye a
UPC: Sant done endikap, bon pri-pèfòmans
APC: Telecom rezo estanda, ekselan karakteristik pèt retounen
Èske li nesesè:
Chwazi ki baze sou aplikasyon, pa melanje. APC sèlman marye ak APC, UPC sèlman ak UPC/PC.
Enpak pri:
Polisaj konpleksite: PC < UPC < APC, ak depans k ap monte nan etap.
Dirab mekanik (lavi kwazman)
Eksplikasyon teknik:
Kantite sik kwazman yon konektè ka kenbe tèt ak. Estanda se 500 sik, segondè-fen ka rive nan 1000+. Mòd echèk anjeneral gen ladan mete bawo seramik, fatig prentan, echèk fèmen lojman.
Valè pratik:
Koneksyon fiks: Deplase yon fwa oswa de fwa pa ane, 500 sik dire 20 ane
Patching souvan: Operasyon sant done yo, ka deplase 50-100 fwa chak ane, lavi 5-10 ane
Gwo -kouple frekans: Ekipman tès yo, plizyè fwa chak jou, rive nan limit lavi nan 2-3 ane
Èske li nesesè:
Depann de frekans itilizasyon; estanda 500 sik ase pou pifò aplikasyon yo
Anviwònman tès yo, sant done souvan-chanje yo konsidere kalite ki wo-durabilite
Senaryo kwazman ultra-segondè frekans yo konsidere pito solisyon modilè
Enpak pri:
Konektè segondè -durabilite yo sèvi ak pi bon materyèl seramik (zirkonya) ak sous dlo ranfòse, ogmante pri 15-25%.
Tanperati operasyon:
Klas estanda: 0 degre ~ +70 degre (chanm ekipman andedan kay la)
Klas pwolonje: -20 degre ~ +75 degre (kabinè deyò)
Klas endistriyèl: -40 degre ~ +85 degre (anviwònman difisil)
Evalyasyon pwoteksyon:
Pa gen pwoteksyon: anviwònman pwòp andedan kay la
IP67: Pousyè -prèv, imèsyon kout (1 mèt pwofondè pou 30 minit)
IP68: Prèv-pousyè, imèsyon alontèm-(pwofondè ak dire pwofondè-pwofondè ak dire)
Valè pratik:
Sèvi ak move klas anviwònman an lakòz echèk konektè twò bonè. Nou te rankontre kliyan ki sèvi ak konektè andedan kay la-nan nòdès Lachin kabinèt deyò; nan -30 degre sezon fredi tan, ferrules seramik ak lojman metal kontra nan diferan pousantaj, kreye estrès ki lakòz kraze fib.
Enpak pri:
Endistriyèl -klas koute 1.5-2x klas estanda, klas militè/marin 3-4x. Sitou pri materyèl (kazin asye pur, konpozan sele espesyal) ak depans tès yo.
Senaryo Aplikasyon & Rekòmandasyon Konfigirasyon
Senaryo 1: Gwo Sant Done (10,000+ Sèvè)
Kondisyon tipik
Gwo -kablaj dansite, rezo 100G/400G
Chanjman ak agrandisman kòd patch souvan
Sansib a bidjè pèt ensèsyon (kaskad milti-niveau)
Bezwen etikèt klè ak jesyon
Konsiderasyon aplikasyon:
Solisyon backbone pre-termine yo 3-5 fwa pi vit pase revokasyon jaden, men 20-30% pi wo envestisman davans
Rekòmande konektè MPO yo sèvi ak kouple Pinned/Unpinned pou evite erè idantifikasyon jaden
Jesyon netwayaj enpòtan: Sijere twous zouti netwayaj nan chak etajè
Sistèm etikèt dwe planifye pandan faz konsepsyon
Solisyon ki aplikab yo
Zo rèl do: MPO/MTP-12 oswa MPO-24, pou switch uplinks ak sèvè entèkoneksyon
Aksè: konektè duplex LC, ki asosye ak modil MPO-LC breakout
Kalite Polonè: Prensipalman UPC, APC pou koneksyon long-
Fib: Sitou yon sèl-mòd (avni 400G/800G amelyorasyon)
Konsiderasyon Pri
Premye envestisman: MPO solisyon 30-40% pi wo pase LC tradisyonèl yo
TCO: Lè nou konsidere depans travay, solisyon MPO peye tounen nan 3-5 ane
Sijere aplikasyon pa etap: Nwayo kòmanse ak MPO, aksè ka kenbe LC
Telecom Carrier Backbone Network
Kondisyon tipik
Transmisyon ultra-long distans (50-100+ kilomèt)
Ekstrèmman strik pèt ensèsyon ak espesifikasyon pèt retounen
Sistèm DWDM/OTN, milti-multiplexasyon longèdonn
Ekipman-koòdone premyèman SC/FC
Konsiderasyon Aplikasyon
Tout pwen koneksyon yo dwe verifye ak mèt pouvwa optik ak OTDR
Enspeksyon mikwoskòp fen-figi obligatwa, li pa ka konte sèlman sou espesifikasyon yo
APC fen -fas oryantasyon zafè (Kle moute), peye atansyon pandan enstalasyon
Rekòmande manch aliyman seramik olye ke fosfò an kwiv
Solisyon ki aplikab yo
Kalite Connector: SC/APC oswa FC/APC
Fibre: Single -mòd G.652D oswa G.655
Retounen pèt egzijans: Pi wo pase -60dB
Fen-netwayaj figi: Ou dwe itilize ekipman netwayaj pwofesyonèl ak zouti enspeksyon
Konsiderasyon pri:
Pri konektè se yon ti pòsyon (<5%), but system impact is huge
Yon pwen koneksyon ki pa -konfòme kapab afekte plizyè douzèn longèdonn
Depans antretyen depase akizisyon inisyal: Rekòmande estoke pyès rezèv ak zouti netwayaj
Rezo Otomatik faktori
Kondisyon tipik
Gwo varyasyon tanperati (-20 degre ~ +60 degre)
Pousyè, lwil oliv, anviwònman vibration
Kondisyon strik EMI/EMC
Bezwen pwoteksyon IP65+
Konsiderasyon Aplikasyon
Tout pwen koneksyon yo dwe genyen mekanis sele ak bloke
Rekòmande câbles blende optik, ranfòse konektè ke pwoteksyon kab
Pandan enstalasyon asire bag sele byen chita, sere koupl pou chak karakteristik
Enspeksyon regilye (chak trimès), kòm Vibration ka dekole koneksyon
Solisyon ki aplikab yo
Konektè: Endistriyèl -klas LC oswa solid SC
Evalyasyon pwoteksyon: IP67 (atelye) oswa IP68 (deyò)
Tanperati opere: -40 degre ~ +85 degre
Anti-Vibration: Dapre estanda IEC 61753-1
Konsiderasyon Pri
Endistriyèl -konektè klas yo se 2-3x klas estanda
Men, pi ba pousantaj echèk: Pri travay ranplasman jaden ka 10x pri konektè
Rekòmande pou ale endistriyèl-klas depi nan kòmansman, pa panse "sèvi ak regilye anvan, ranplase lè kase
5G Fronthaul Network (BBU-AAU)
Kondisyon tipik
Selil ki gen gwo -dansite, 12-48 fib pou chak estasyon debaz
Anviwònman deyò, ranje tanperati lajè
Bezwen deplwaman rapid
eCPRI/25G vitès, sansib a pèt ensèsyon ak dispersio
Konsiderasyon Aplikasyon
Anviwònman piman bouk -: Tanperati -40 degre ~ +70 degre, ekspoze solèy, lapli ak nèj
Rekòmande solisyon pre-termine, bon jan kalite revokasyon jaden difisil pou garanti
Konektè MPO yo dwe kalite ki enpèmeyab, sele se kritik
Routage kab dwe konsidere van ak glas chaje, adekwat fixation pwen espacement
Solisyon aplikab
Zo rèl: MPO-12 solisyon pre-termine
Bò ekipman: LC/APC oswa SC/APC (depann sou koòdone ekipman)
Fib: Single-mòd OS2, rekòmande G.652D oswa pi bon
Pwoteksyon: Connector IP67, ranfòse ke pwoteksyon kab
Konsiderasyon Pri
Pre-termine 20-30% pi chè pase revokasyon jaden, men tan konstriksyon redwi 60-70%
Pi ba pousantaj echèk: Pousantaj echèk revokasyon jaden an se 3-5 fwa pre-termine
Depans travay: Tower-pi gwo travay travay chak jou kapab 2-3 fwa depans materyèl
Pri ak enfòmasyon akizisyon
Analiz Estrikti Pri
Konektè kò faktè pri
Seramik Ferrule Precision: Tolerans dyamèt soti nan ± 0.5μm a ± 0.1μm, chak double nan presizyon ogmante pri 30-50%
Fen-Pwosesis polisaj figi: PC → UPC → APC, chak nivo ogmante tan polisaj, diminye sede.
Materyèl Manch Aliyman: Fosfò an kwiv (ekonomi) vs seramik (wo -fen), seramik koute 50% plis men 3 fwa pi bon durability
Lojman ak materyèl prentan: Nerjaveèi regilye vs alyaj espesyal, afekte rezistans korozyon ak pèfòmans mekanik.
Depans akseswar
Kab ke ak bòt: Pwoteksyon estanda vs ranfòse vs blende, 2-4x diferans pri
Adaptè/brides: Standard vs kalite pèt ki ba, 20-30% prim
Akseswa enstalasyon: zouti netwayaj, bouchon pwoteksyon fen-figi, materyèl etikèt
Tès ak akseptasyon: Si tès 100% ak rapò obligatwa, ajoute 15-20% pri
Depans kache (Fasil neglije)
Amelyorasyon sistèm akòz pèt ensèsyon twòp: Ka mande pi bon modil optik oswa anplifikatè adisyonèl
Depans ranplasman echèk: Frè sèvis jaden, pèt D ', re-tès
Enkonpatibilite rivork: Achte move kalite (APC / UPC melanje) mande pou ranplasman pakèt
Echèk sele: Nan aplikasyon deyò, yon sèl pwen koneksyon antre dlo ka afekte lyen tout antye
Pri Faktè Enfliyanman
Klas teknik (40-60% enpak)
Espesifikasyon pèt ensèsyon: Chak amelyorasyon 0.1dB, koute +15-25%
Espesifikasyon pèt retounen: UPC → APC, koute +30-50%
Fen{0}}bon jan kalite figi: Polonè estanda → poli presizyon, koute +20-30%
Adaptabilite anviwònman (50-100% enpak)
Ranje tanperati opere: Chak ekstansyon 20 degre, koute +15-20%
Evalyasyon pwoteksyon: IP65 → IP67 → IP68, depans yo monte nan etap
Konsepsyon anti-vibration: estrikti ranfòse + mekanis bloke, koute +30-40%
Volim ak personnalisation (20-50% enpak)
Ti pakèt (<100 pcs): Higher unit price, no negotiation room
Pakèt mwayen (100-1000 pcs): 10-15% rabè posib
Large batch (>1000 pcs): Ka negosye 15-25% rabè
Pèsonalizasyon: pi wo MOQ, pri inite +10-20%
Pre-Sispansyon vs Field Sispansyon (30-50% enpak)
Kòd patch pre-termine: Pwodiksyon pakèt faktori, bon jan kalite ki estab, men pri inite 20-30% pi wo.
Revokasyon jaden: Materyèl pi bon mache, men bezwen zouti, konpetans, tan - pri jeneral depann de kondisyon enstalasyon yo.
Metòd achte
Kontakte nou dirèkteman pou sitasyon yo:
Apwopriye pou akizisyon esansyèl, kondisyon koutim, pwojè entegrasyon sistèm
Avantaj:
Dirèk sipò teknik, pri negosyab, customizable
Pwosesis:
Soumèt kondisyon → Konfimasyon teknik → Sitasyon → Egzanp tès (si ou vle) → Lòd en
Kalandriye:
Pwodwi estanda 3-5 jou quote, pwodwi koutim 1-2 semèn
Sèvis nou bay:
Sipò pou seleksyon teknik: Rekòmande solisyon apwopriye ki baze sou senaryo aplikasyon yo
Egzanp tès: Ti esè pakèt, konfime pèfòmans anvan achte esansyèl
Sèvis personnalisation: Longè espesyal, kodaj koulè, etikèt kliyan
Rapò tès: Bay pèt ensèsyon, retounen done tès pèt (si ou vle)
Fòmasyon teknik: enstalasyon, tès, konsèy antretyen (gwo lòd)
Konfyans ak kalifikasyon
Sètifikasyon pwodwi:
ISO 9001: Sistèm jesyon kalite
IEC 61754: Estanda koòdone Connector
Telcordia GR-326: Kondisyon jenerik pou konektè optik
RoHS konfòme: estanda anviwònman yo
Estanda tès yo:
Pèt ensèsyon: Pou chak IEC 61300-3-4
Pèt retounen: Pa IEC 61300-3-6
Durability: Pa IEC 61300-2-2
Anviwònman: Pou chak seri IEC 61300-2 ki enpòtan
Konfòmite endistri:
Estanda telekominikasyon yo: rekòmandasyon ITU-T
Sant done: TIA-942 konfòme
Endistriyèl: IEC 61753-1 estanda rezistan
FAQ
K: Èske mwen ta dwe chwazi konektè LC oswa SC?
A: LC se estanda aktyèl la pou sant done ak aplikasyon pou gwo -dansite - pi piti anprint, konsepsyon duplex. SC toujou lajman itilize nan ekipman telecom ak aplikasyon deyò - pi gwo, pi solid, pi fasil pou okipe ak gan. Si w ap konstwi nouvo enfrastrikti ak espas sere, ale LC. Si w ap matche ak ekipman ki egziste deja oswa si w bezwen rezistans deyò, SC fè sans.
K: Èske ou ofri rabè volim?
A: Wi. Repòtaj pri yo anjeneral kòmanse nan 100 moso, ak rabè pi enpòtan nan 500+ ak 1000+. rabè egzak la depann de kalite konektè, kondisyon personnalisation, ak delè livrezon. Kontakte nou ak kondisyon espesifik ou yo pou yon quote pwojè. Nou ofri tou pwogram envantè anvwaye pou pwojè k ap kontinye ak konsomasyon previzib.
K: Kilè mwen aktyèlman bezwen APC olye de UPC?
A: APC nesesè pou: rezo PON/FTTH, transmisyon videyo analòg (CATV), telekominikasyon long-, ak sistèm DWDM. Poli ang 8 degre redireksyon refleksyon lwen nwayo fib la, reyalize - pèt retounen 60dB vs -50dB pou UPC. Pou sant done ak rezo antrepriz ki kouri siyal dijital anba 25G sou distans modere, UPC ase ak koute 30-50% mwens. Pa sèvi ak APC "jis paske" - li mande konpatib konektè kwazman nan tout sistèm ou an.
K: Èske mwen ka jwenn echantiyon anvan ou komèt yon gwo lòd?
A: Absoliman. Nou rekòmande tès echantiyon pou nouvo aplikasyon oswa lè chanje founisè. Pwodwi estanda: ti kantite nan pri regilye. Pwodwi koutim: echantiyon chaj yo ka aplike, kredite nan direksyon pwodiksyon lòd. Nou kapab tou fè aranjman pou tès faktori epi bay done pèfòmans anvan ou enstale anyen.
K: Konbyen tan konektè fib aktyèlman dire?
A: Evalyasyon pou 500 sik kwazman anjeneral vle di 10-20 ane pou enstalasyon fiks ak mouvman okazyonèl. Nan laboratwa tès yo oswa nan sant done yo souvan-rekonfigirasyon, ou ka frape 500 sik nan 2-5 ane. Faktè anviwònman yo gen plis enpòtans pase laj - konektè deyò ki ekspoze a sikilasyon tanperati degrade pi vit pase konektè andedan klima-kontwole. Nou te wè konektè 15-zan toujou pèfòmans nan espesifikasyon nan anviwònman ki estab, ak konektè 3-zan echwe nan kondisyon piman bouk.
K: Ki tan plon ou pou longè koutim oswa espesifikasyon?
A: Pwodwi estanda: 3-5 jou ouvrab. Asanble pre-termine ak longè estanda: 5-10 jou. Longè koutim oswa konfigirasyon espesyal: 2-4 semèn depann sou konpleksite. Custom ferrule kalite oswa espesyal evalyasyon anviwònman: 4-6 semèn. Sèvis Rush disponib pou pwojè kritik - fè nou konnen delè ou.
K: Ki sa ki kondwi diferans lan pri ant konektè bon mache ak chè?
A: Faktè prensipal: Tolerans Ferrule (± 0.5μm vs ± 0.1μm), fini -fas poli bon jan kalite, seramik vs an kwiv aliyman manch rad, evalyasyon anviwònman an, ak rigor tès. Yon konektè $ 3 ta ka teste nan espesifikasyon, men ak pi laj varyasyon. Yon konektè $15 gen tolerans pi sere, pi bon materyèl, ak pi ba pousantaj echèk alontèm -. Pou aplikasyon kritik, depanse 3-5 fwa plis sou konektè pou evite yon sèl echèk sistèm se yon bon asirans.
Kòm youn nan manifaktirè yo ak founisè ki pi pwofesyonèl konektè fib optik nan Lachin, nou ap prezante pa bon jan kalite pwodwi ak bon sèvis. Tanpri asire w ke an gwo koutim fè konektè fib optik soti nan faktori nou an.
