Polarite fib se youn nan detay ki pi neglije nan yon lyen fib optik - ak youn nan pi fwistre lè li ale mal. Yon kab ka pwòp, konektè ka pase enspeksyon, ak pèt optik ka mezire nan espèk, men lyen an toujou refize vini. Nan anpil ka, kòz rasin lan se senp: bò transmèt nan yon aparèy pa rive nan bò resevwa nan lòt la.
Gid sa a kouvri kijan polarite fib travay nan sistèm duplex ak MPO/MTP, diferans ki genyen ant metòd polarite A, B, C, U1, ak U2, ak fason pou fè dyagnostik ak anpeche dezakò Tx/Rx pandan enstalasyon oswa antretyen.
Repons rapid:Polarite fib vle di fè aranjman pou seksyon fib pou chak transmetè (Tx) konekte ak reseptè ki kòrèk la (Rx) nan fen opoze a. Nan lyen duplex, sa a anjeneral mande pou yon kòd patch A-a-B. Nan sistèm MPO/MTP, polarite detèmine pa kalite kab kòf la, konsepsyon kasèt, oryantasyon adaptè, ak konfigirasyon kòd patch k ap travay ansanm kòm yon sistèm matche.
Ki sa ki polarite fib nan kab fib optik?

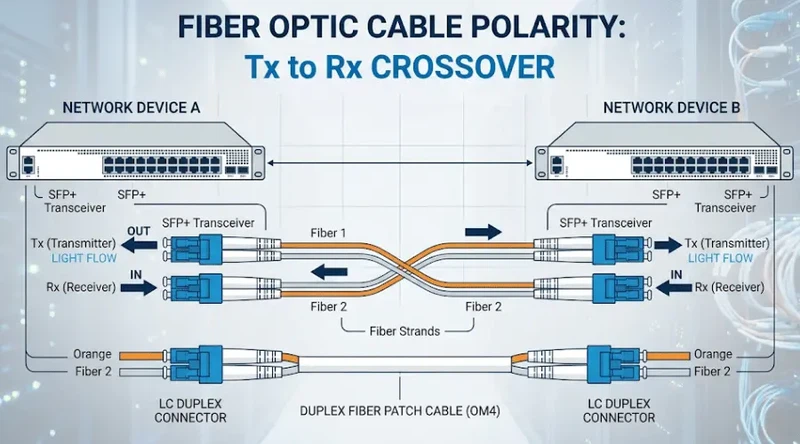

Polarite fib dekri kijan fib optik yo ranje pou transmetè ak reseptè yo konekte kòrèkteman atravè yon lyen. Nan nenpòt koneksyon fib, transmetè a (Tx) sou yon aparèy dwe rive nan reseptè a (Rx) sou aparèy opoze a. Si Tx konekte ak Tx, oswa Rx konekte ak Rx, done pa ka koule.
Nan yon koneksyon fib duplex, yo itilize de fib - youn pote trafik nan chak direksyon. Sa a se senp nan yon ti bout tankòd patch fib optik, men li vin pi konplèks lè kanal la gen ladann panno plak, adaptè, kasèt, kab kòf, akMPO/MTP konektè. Chak eleman nan chemen an ka afekte final Tx/Rx aliyman an.

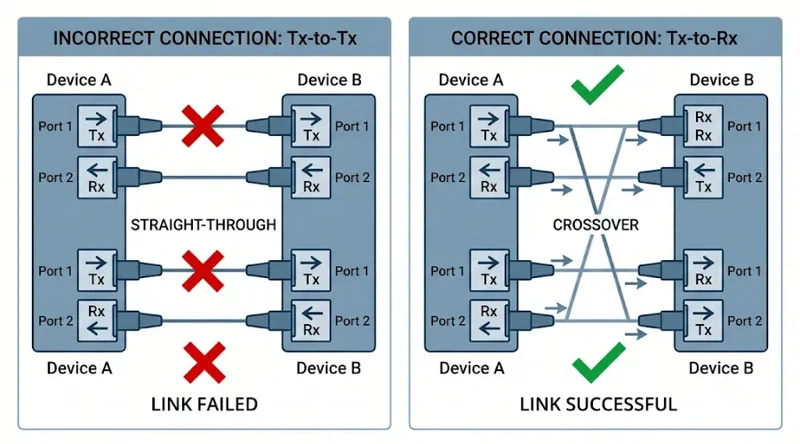

Poukisa polarite fib enpòtan nan lyen fib duplex
Yon lyen fibre duplex fèt pou kominikasyon bidirectionnelle. Yon sèl manch manch transmèt; lòt manch yo resevwa. Relasyon polarite a dwe kenbe de bout rive nan bout:
- Aparèy A Tx konekte ak Aparèy B Rx.
- Aparèy B Tx konekte ak Aparèy A Rx.
Lè relasyon sa a kraze, sentòm yo ka twonpe. Yon teknisyen ka wè figi fen pwòp ak akseptabpèt ensèsyonlekti, men pò switch la rete desann oswa transceiver la rapòte pa gen okenn siyal resevwa. Anvan w ranplase transceiver yo oswa re-netwaye konektè, li vo tcheke si chemen Tx ak Rx yo janbe byen.
Se poutèt sa polarite yo ta dwe planifye anvan enstalasyon, verifye pandan tès la, epi dokimante yon fwa lyen an ap viv.
A-a-B vs A-a-A Fib Patch Cords: Ki diferans ki genyen?
Kòd patch duplex yo make pa pozisyon fib - anjeneral ki make A ak B. De konfigirasyon polarite ki pi komen yo se A-a-B ak A-a-A, epi melanje yo se youn nan kòz ki pi souvan pwoblèm Tx/Rx nan domèn nan.
A-a-B Duplex Patch Cord (Crossover)
Yon kòd patch A-a{-B kwaze de pozisyon fib yo soti nan yon bout rive nan lòt. Pozisyon A nan yon sèl konektè rive nan pozisyon B nan konektè opoze a. Travèse sa a asire bò Tx sou yon aparèy rive nan bò Rx sou aparèy opoze a, ki se sa ki pi estanda duplex koneksyon mande.
Pou ekipman tipik-pou-patch-panèl oswa chanje-pou-chanje lyen duplex, A-a-B se default estanda.
A-a-Yon kòd Patch Duplex (Dwat-Atravè)
Yon kòd patch A-a-Yon kenbe menm pozisyon fib nan bout rive nan bout - pozisyon A rete nan pozisyon A. Li pa fè fonksyon kwazman an. Yo itilize kòd A-a-A nan metòd polarite espesifik oswa konsepsyon sistèm kote kwazman an rive yon lòt kote nan kanal la (tankou andedan yon kasèt oswa kòf). Sèvi ak youn san konprann konsepsyon chanèl konplè a ka prezante dezakò egzak polarite w ap eseye evite.
Konsèy teknisyen:DeLC duplexkòd patch yo ka sanble fizikman idantik - menm konektè, menm mòd fib, menm koulè jakèt - men yo gen polarite opoze. Toujou verifye si kòd la se A-a-B oswa A-a-A anvan yo tache. Se make la anjeneral enprime sou bòt la konektè oswa jakèt kab.
Polarite MPO/MTP: Poukisa Sistèm Multi-fib yo pi konplèks
Konektè MPO ak MTP yo pote fib miltip - souvan 8, 12, oswa 24 - nan yon sèl ferrule. Yo lajman itilize nan kablaj estriktire sant done paske yo sipòte gwo -lyen kòf dansite, kasèt-sistèm rupture, ak chemen migrasyon nan pi gwo vitès. Pou yon konparezon detaye sou de estanda konektè yo, gade sa aGid seleksyon MTP vs MPO.
Polarite nan sistèm MPO yo pi konplèks paske plizyè konpozan kominike pou detèmine kat final Tx/Rx:
- MPO/MTP kab kòfKalite (Tip A, B, oswa C)
- Oryantasyon kle konektè (kle moute oswa kle desann)
- Penning gason oswa fi
- Kasèt oswa modil fil elektrik entèn
- Adaptèkalite (kle-moute-pou-kle-moute oswa kle-moute{-pou-kle-desann)
- Duplex patch kòd polarite nan chak bout
- Kit aplikasyon an sèvi ak optik paralèl oswa levasyon duplex
Chak eleman dwe matche ak metòd polarite chwazi a. Yon sèl pati ki pa matche - yon move kasèt, yon sèl kòd patch ki pa kòrèk - ka kraze chemen Tx/Rx atravè tout chanèl la.

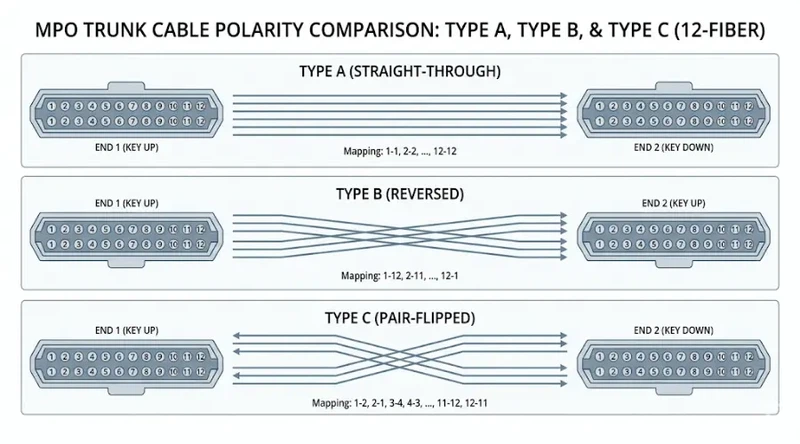

MPO Kalite A, Kalite B, ak Kalite C Trunk Kab Eksplike
Pozisyon fib yo andedan yon kab kòf MPO detèmine kijan polarite yo pote atravè lyen an. Twa estanda kòf kalite yo, defini nan laTIA-568.3-E estanda kabl, yo se:
Tape A - Dwat-Atravè
Nan yon kòf Kalite A, pozisyon fib 1 nan yon bout rive nan pozisyon 1 nan lòt bout la, pozisyon 2 nan pozisyon 2, ak sou sa. Konektè nan yon bout se kle-anlè; lòt bout la se kle-desann. Sa a sanble entwisyon, men paske pa gen okenn kwazman andedan kòf la, baskile polarite a dwe rive yon lòt kote - tipikman atravè yon kalite kòd patch diferan nan yon bout nan kanal la. Teknisyen jaden k ap travay ak sistèm Metòd A yo bezwen jere plis pase yon kalite kòd patch ak etikèt kòmsadwa.
Kalite B - Ranvèse
Nan yon kòf Tip B, pozisyon fib yo ranvèse bout-a-: kat pozisyon 1 nan pozisyon 12 (nan yon MPO 12-fib), kat pozisyon 2 nan pozisyon 11, ak sou sa. Tou de konektè yo se kle-up. Ranvèse sa a souvan pèmèt kòd patch estanda A-a-B duplex nan tou de bout, ki senplifye operasyon nan panèl plak la. Kòf Kalite B yo komen nan anviwònman câblage estriktire epi yo se baz pou Metòd B, U1, ak U2.
Tape C - Pè-Ranvèrse
Nan yon kòf Kalite C, pè fib adjasan yo ranvèse: pozisyon 1 kat nan pozisyon 2, pozisyon 2 kat nan pozisyon 1, pozisyon 3 kat nan pozisyon 4, ak sou sa. Sa a koup-nivo kwazman fè Kalite C pratik pou aplikasyon duplex paske kòf la li menm okipe baskile a. Sepandan, kat sa a-espesifik ka limite fleksibilite lè w ap imigre nan koòdone optik paralèl ki itilize tout fib ansanm olye ke nan pè duplex.
Pou èd pou chwazi ant konfigirasyon kòf ak levasyon, gade sa agid sou kalite kab MPO.
Metòd polarite A, B, C, U1, ak U2 Konpare
LaANSI/TIA-568.3-E estandadekri senk metòd polarite echantiyon. Chak metòd defini yon sistèm konplè - kalite kòf, konsepsyon kasèt, konfigirasyon adaptè, ak polarite kòd patch dwe tout matche. Estanda a klèman deklare ke diferan metòd polarite yo pa entèoperab epi yo pa ta dwe melanje nan menm kanal la.
| Metòd | Kalite kòf | Konsèp debaz | Avantaj prensipal la | Limit kle |
|---|---|---|---|---|
| A | Tape A (dwat-a) | Pozisyon fib konsève nan kòf; baskile rive nan kòd patch oswa kasèt | Senp kat kòf | Ka mande diferan kalite kòd patch nan pwent opoze |
| B | Kalite B (ranvèse) | Pozisyon fib ranvèse fen-a-fen anndan kòf | Kòd patch estanda A-a{-B nan tou de bout nan anpil desen | Oryantasyon kasèt ak etikèt dwe ak anpil atansyon jere |
| C | Tape C (pè-ranvèrse) | Pè adjasan yo ranvèse andedan kòf | Kòf manch pè kwazman; pwòp pou lyen duplex | Mwens fleksib pou migrasyon optik paralèl |
| U1 | Kalite B | Metòd inivèsèl pou chanèl duplex ki baze sou etalaj- | Menm konpozan ak kalite kòd patch nan tou de bout | Mande kasèt U1 matche atravè chanèl la |
| U2 | Kalite B | Metòd inivèsèl ak diferan lojik tranzisyon kasèt | Sipòte duplex ak sèten desen levasyon | Mande konpozan matche U2; pa ka ranplase ak U1 |
Metòd A Polarite: Dwat-Atravè kòf MPO
Metòd A itilize yon Kalite A dwat-nan kòf. Paske kòf la prezève pozisyon fib yo, kwazman Tx/Rx yo dwe prezante yon lòt kote - anjeneral atravè diferan kalite kòd patch nan yon bout kanal la, oswa atravè fil elektrik kasèt la. Sa a travay byen nan sistèm ki fèt alantou li, men li mande etikèt atansyon. Si yon teknisyen pwan kòd patch mal la nan bwat rezèv la, lyen an ka echwe menm si kab la sanble kòrèk soti nan devan panèl la.
Metòd B Polarite: Ranvèse kòf MPO
Metòd B itilize yon kòf ranvèse Kalite B, ki pèmèt A-a-B kòd patch duplex nan tou de bout nan anpil sistèm ki baze sou kasèt-. Senplisite operasyon sa a nan panèl patch la se rezon prensipal ki fè Metòd B lajman adopte nan kablaj estriktire sant done. Komès -se ke kasèt ak adaptè yo dwe espesifye epi enstale kòrèkteman - yon kasèt ki fèt pou Metòd A pa pral pwodwi polarite kòrèk nan yon kanal Metòd B.
Metòd C Polarite: Pè-Kòf MPO ranvèse
Metòd C itilize yon pè tip C -ranvèrse kòf. Kòf la okipe chak kwazman pè duplex anndan an, sa ki ka senplifye seleksyon kasèt ak kòd patch pou aplikasyon pou pi duplex. Sepandan, paske kat -ranvèrse a optimize pou pè duplex olye ke transmisyon paralèl konplè-etalaj la, Metòd C ka mwens apwopriye pou rezo ki planifye pou imigre nan koòdone optik paralèl 400G oswa 800G ki kondwi tout fib ansanm.
Nòt konsepsyon:Pou rezo duplex ki estab-sèlman ki pa gen okenn migrasyon optik paralèl planifye, Metòd C se yon chwa rezonab. Pou anviwònman ki ka deplase nan pi gwo -vitès MPO-transceiver ki baze sou, konfime chemen migrasyon an anvan estandadize sou yon pè-konsepsyon kòf ranvèse.
Metòd U1 ak U2: Polarite Inivèsèl pou Sant Done modèn
U1 ak U2 se metòd polarite inivèsèl ki prezante nan revizyon ANSI/TIA-568.3{-E. Tou de yo bati alantou kalson Kalite B ak kòd patch A-a-B, men yo itilize diferan kasèt oswa desen tranzisyon modil pou reyalize aliyman Tx / Rx ki konsistan.
Avantaj prensipal U1 ak U2 se inifòmite operasyonèl: tou de bout kanal la sèvi ak menm kalite kòd patch, epi sistèm nan fèt pou diminye konfizyon pandan mouvman, ajoute ak chanjman. Pou nouvo sant done bati, metòd sa yo vo evalye paske yo te fèt ak évolutivité ak konsistans jaden nan tèt ou. Sepandan, tout konpozan - kòf, kasèt, adaptè, ak kòd patch - dwe jwenn kòm yon sistèm U1 oswa U2 matche. Konpozan U1 ak U2 yo pa ka ranplase youn ak lòt.
Kijan pou w chwazi bon metòd polarite pou kab MPO/MTP
Pou Koneksyon Ekipman Duplex Senp
Estanda A-a-B duplexkòd patchse defo pratik la. Anvan w sipoze lyen an kòrèk, konfime oryantasyon Tx/Rx transceiver la ak etikèt pò panèl patch la. Gen kèk transceiver ki ranvèse pozisyon Tx/Rx espere yo.
Pou lyen kasèt MPO-a-LC
Chwazi yon metòd polarite epi aplike li toujou sou kòf, kasèt, adaptè, ak kòd patch. Pa melanje kasèt Metòd A ak kòf Metòd B oswa vis vèrsa. Lè kòmandeMPO câbles levasyon, konfime ke kat levasyon an matche ak metòd la polarite chwazi.
Pou Data Center Structured Cabling
Priyorite repetibilite ak dokiman. Yon metòd polarite kote tou de bout sèvi ak menm kalite kòd patch, kote kasèt yo idantik nan tou de bout, epi kote etikèt se san anbigwite ap diminye erè pandan lavi enstalasyon an. Metòd B, U1, ak U2 yo gen tandans fè nòt byen sou kritè sa yo.
Pou Future Optics Paralèl ak Migrasyon 400G/800G
Si enfrastrikti kabl la ka sipòte pita paralèl optik - 400G-SR8, 800G, oswa aplikasyon pou plizyè-lay breakout - metòd polarite a ta dwe chwazi anvan ou achte kòf ak kasèt. Yon konsepsyon ki travay pou pò duplex LC jodi a ka pa konpatib ak pò ekipman ki baze sou MPO-demen. Metòd ki depann sou pè-ranvèti (Metòd C) ka mande re-kablaj lè rezo a deplase nan koòdone paralèl.
Pou aplikasyon pou levasyon
Aplikasyon Breakout konekte yon sèl -pò MPO gwo vitès ak plizyè pò duplex ki pi ba-. Polarite nan senaryo sa yo se tou de yon pwoblèm kabl ak yon pwoblèm kat kat pò. Anvan deplwaman, konfime kalite emisyon transceiver la, devwa pozisyon fib MPO, nimero pò duplex, polarite kòd patch, ak kat pò switch/sèvè. Pou jwenn konsèy sou seleksyon kab rupture, gade sa aGid kab levasyon MPO.
Erè Polarite Fib komen ak kijan pou evite yo
Erè 1: Sipoze tout kòd patch Duplex yo se menm bagay la
De kòd patch LC duplex ka idantik nan kalite konektè, mòd fib, ak longè kab men yo gen opoze polarite - youn A-a-B, lòt A-a-A. Chwazi youn nan move nan yon envantè melanje se youn nan erè ki pi komen nan jaden. Kenbe A-a-B ak A-a-Aksyon byen separe epi make.
Erè 2: Melanje eleman ki soti nan metòd polarite diferan
Metòd A, B, C, U1, ak U2 yo se konsepsyon sistèm konplè-nivo. Ranplase yon kasèt Metòd A ak yon kasèt Metòd B - oswa mete yon kòf Kalite C nan yon kanal Metòd B - ap ka kraze chemen Tx/Rx la. Apre yon echanj eleman, si lyen an sispann travay, tcheke si ranplasman an matche ak metòd la polarite enstale anvan envestige lòt kòz.
Erè 3: Trete yon lyen mouri kòm yon pwoblèm pèt
Yon erè polarite pwodui yon lyen mouri menm lèpèt ensèsyonse nan spec. Sentòm nan se tipikman limyè Tx prezan nan yon bout men pa gen lekti Rx nan lòt - oswa yon pò switch ki rete desann malgre figi fen pwòp. Si tès pèt la pase men lyen an pa parèt, tcheke kat Tx/Rx la anvan re-netwaye oswa ranplase pyès ki nan konpitè.
Erè 4: Ignore fil elektrik entèn kasèt
MPO-pou-Kasèt LC yo genyen tranzisyon fib entèn yo. Nimewo pò LC panèl devan-panèl la pa toujou di w nan ki pozisyon fib MPO li mete. Lè depanaj, sèvi ak dokiman manifakti a pou trase kat entèn la olye ke sipoze pò 1 sou devan an koresponn ak pozisyon 1 sou MPO a.
Erè 5: Konekte APC ak UPC Connectors
Polarite se pa sèlman pwoblèm nan konpatibilite fizik.APC (kontak fizik ang)ak konektè UPC (ultra fizik kontak) gen diferan jeyometri figi fen. Matye yon konektè APC ak yon adaptè UPC - oswa ranvèse - ka domaje tou de sifas yo epi degrade kalite siyal la. Konektè APC yo anjeneral idantifye pa kodaj koulè vèt yo.
Erè 6: Pa gen dokiman
Si polarite pa dokimante, chak evènman antretyen nan lavni vin devine. Nan anviwònman ki gen gwo -dansite ak mouvman, ajoute ak chanjman souvan, dosye polarite ki manke yo mennen nan depanaj repete ak depanaj ki ka evite. Ekri metòd polarite, kalite kòf, kalite kasèt, kalite kòd patch, ak kat pò pou chak chanèl.
Ki jan yo teste ak rezoud pwoblèm polarite fib san danje
Lè yon lyen fib pa vini, yon apwòch estriktire anpeche tan gaspiye. Travay nan etap sa yo nan lòd.
Etap 1: Idantifye metòd polarite ki gen entansyon an
Kòmanse ak dokiman konsepsyon an. Detèmine si kanal la baze sou Metòd A, B, C, U1, oswa U2. Si pa gen okenn dokiman, enspekte etikèt eleman yo, nimewo pati manifakti yo, ak mak sou kab kòf yo.
Etap 2: Verifye patch kòd polarite
Tcheke si kòd patch duplex yo nan tou de bout yo se A-a-B oswa A-a-A. Yon sèl kòd patch mal nan yon bout ranvèse tout chemen Tx/Rx la.
Etap 3: Tcheke kòf MPO ak konpatibilite kasèt
Verifye ke kalite kòf MPO, kalite kasèt, oryantasyon kle adaptè a, ak nimewo pò yo tout fè pati menm sistèm polarite a. Fè atansyon sou kasèt ki ka ranplase oswa deplase pandan antretyen.
Etap 4: Idantifye Side Transmisyon Aktif la
Avètisman sekirite:Pa janm gade dirèkteman nan yon pò fib optik oswa nan fen konektè. Radyasyon optik - espesyalman nan longèdonn 1310 nm ak 1550 nm - se envizib nan je a epi li ka lakòz domaj retin. LaUS Occupational Safety and Health Administration (OSHA) Administrasyon Sekirite ak Sante nan Travay Etaziniklasifye radyasyon lazè kòm yon danje nan espas travay ki mande kontwòl apwopriye. Sèvi ak yon lokalizatè defo vizyèl, detektè fib vivan, oswa kalibre mèt pouvwa optik pou idantifye fib transmèt aktif la san danje.
Etap 5: Egzamen Fen-a-Fen Kontinwite
Sèvi ak ekipman tès fib apwopriye pou konfime ke chak chemen transmèt rive nan pozisyon an te espere resevwa. Pou sistèm MPO, teste chak pozisyon fib endividyèlman dapre metòd polarite chwazi a.
Etap 6: Dokimante kat Verifye a
Apre rezoud pwoblèm nan, mete ajou dosye lyen yo. Mete nimewo pò panèl patch, ID kasèt, ID kòf, metòd polarite, ak kalite kòd patch nan chak bout.
Referans rapid pou depanaj polarite
| Sentòm | Kòz posib polarite | Kisa pou tcheke |
|---|---|---|
| Link limyè koupe sou tou de bò yo | Tx/Rx ranvèse nan tou de bout | Verifye kòd patch A-a-B nan chak bout |
| Tx limyè prezan men pa gen lekti Rx nan fen byen lwen | Tx rive nan Tx olye de Rx | Tcheke kalite polarite kòd patch; eseye ranvèse LC duplex clip |
| Link echwe apre ranplasman kasèt | Nouvo kasèt soti nan yon metòd polarite diferan | Konfime kasèt matche ak kalite kòf ak metòd enstale |
| Link ap travay apre baskile konektè LC | Duplex polarite dezekilib | Idantifye kalite kòd patch kòrèk; mete ajou etikèt envantè yo |
| Chanèl MPO echwe apre swap kòf | Kòf ranplasman se yon kalite MPO diferan (A/B/C) | Verifye kalite kòf la matche ak metòd polarite kanal la |

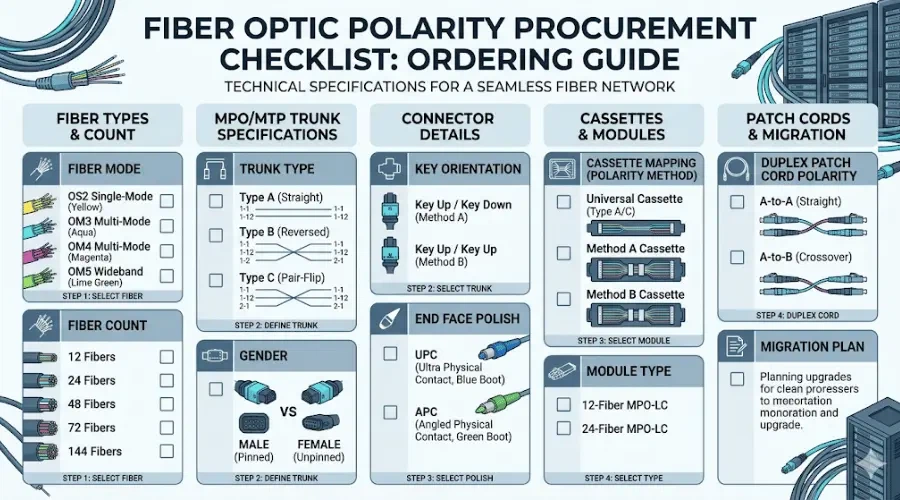

Ki sa ki konfime anvan kòmande konpozan polarite fib
Echèk polarite souvan soti nan etap akizisyon an. Anvan kòmande kòf, kasèt, kòd patch, oswa adaptè, konfime paramèt sa yo pou asire tout konpozan travay ansanm kòm yon sistèm matche:
- Metòd polarite- A, B, C, U1, oswa U2
- Kalite kòf MPO- Kalite A, Kalite B, oswa Kalite C (dwe matche ak metòd polarite a)
- Konte fib- 8, 12, oswa 24 fib pou chak konektè MPO
- Konektè sèks- gason (ak broch) oswa fi (san broch)
- Oryantasyon kle- kle-moute oswa kle-desan nan chak bout
- Fen tip figi- APC oswa UPC (pa melanje)
- Kat entèn kasèt- dwe matche ak metòd polarite a
- Duplex patch kòd polarite- A-a-B oswa A-a-A, jan metòd la mande
- Mòd fib- sèl-mòd oswamultimode (OM1–OM5)
Kòmande konpozan san yo pa verifye paramèt sa yo kont metòd polarite enstale a se youn nan sous ki pi komen nan echèk polarite apre -enstalasyon yo.
Pi bon pratik pou anpeche pwoblèm polarite fib nan kablaj sant done yo
Bon jesyon polarite se yon disiplin konsepsyon, pa yon ranje jaden. Pratik sa yo diminye erè polarite atravè sik lavi yon enstalasyon.
Standardize sou yon metòd polarite pou chak konsepsyon chanèl. Evite melanje metòd sof si gen yon rezon dokimante, enjenyè. Lè sa posib, chwazi yon metòd ki sèvi ak menm kalite kòd patch nan tou de bout kanal la - sa elimine youn nan erè ki pi komen nan jaden.
Achte kòf, kasèt, adaptè, ak kòd patch kòm yon sistèm matche nan yon liy pwodwi ki konsistan. Melanje kwa-machann se teknikman posib men ogmante risk pou yo pa matche fil elektrik entèn oswa konvansyon etikèt. Pou konsèy souenstalasyon kab fib optikpi bon pratik, plan desizyon polarite nan workflow enstalasyon an depi nan kòmansman an.
Mete etikèt sou de bout chak lyen ak metòd polarite, kalite kòf, nimewo pò ak pozisyon fib. Nan gwo-panno patch dansite, etikèt klè se diferans ki genyen ant yon travay patch senk-minit ak yon sesyon depanaj trant-minit.
Kenbe envantè kòd patch senp. Kenbe twòp kalite polarite nan menm zòn nan stock mennen nan erè jaden. Lè sa posib, estandadize sou kòd patch A-a-B epi konsepsyon kanal la ozalantou estanda sa a.
Enspekte ak netwaye konektè anvan tès polarite. Konektè sal kreye sentòm separe - gwo pèt, lyen tanzantan - ki ka maske oswa imite pwoblèm polarite. Ranpli enspeksyon fizik la an premye, apresa verifye kat Tx/Rx la. Pou plis enfòmasyon sou pèfòmans Connector, gade sa aLC fibre connecteur gid.
Antrene teknisyen yo sou lojik Tx/Rx. Yon konpreyansyon debaz sou transmèt-pou-resevwa kat - ak kapasite pou li mak polarite kòd patch - anpeche yon gwo pati nan erè enstalasyon.
Planifye pou vitès nan lavni. Si enfrastrikti a ka sipòte optik paralèl 400G oswa 800G alavni, chwazi yon metòd polarite ak kalite kòf ki akomode transmisyon plen -etalaj, pa sèlman kat duplex pè.
FAQ polarite fib
Ki sa ki polarite fib an tèm senp?
Polarite fib vle di fè aranjman pou seksyon fib pou chak transmetè (Tx) konekte ak reseptè ki kòrèk la (Rx) nan fen opoze a nan lyen an. Si aranjman sa a pa bon, lyen an pa pral travay menm si kab la ak konektè yo nan bon kondisyon.
Kisa k ap pase si polarite fib pa bon?
Lyen an echwe paske transmetè a sou yon aparèy ap voye limyè nan transmetè a sou lòt aparèy la olye pou yo reseptè li yo. Kab la ka pase enspeksyon fizik ak tès pèt, men koneksyon rezo a pa pral vini.
Èske A-a-B menm jan ak yon kòd patch crossover?
Nan kòd patch fib duplex, yon kòd A-a-B kwaze de pozisyon fib yo soti nan yon bout rive nan lòt. Kwa sa a kenbe relasyon Tx-a-Rx ke pifò koneksyon duplex mande.
Èske mwen ka ranje polarite pa ranvèse konektè LC duplex la?
Ranvèse yon konektè duplex LC ka korije yon senp Tx / Rx dezakò nan kèk ka, men li pa yon solisyon serye pou chanèl kab estriktire. Toujou konfime metòd total polarite - kalite kòf la, fil elektrik kasèt, ak kalite kòd patch - anvan ou konte sou yon konektè baskile kòm yon ranje pèmanan.
Ki diferans ki genyen ant MPO Kalite A, Kalite B, ak Kalite C?
Kalite A se dwat -nan (pozisyon fib konsève), Kalite B yo ranvèse (pozisyon yo reflete fen-a-fen), epi Kalite C se pè-ranvèrse (pè adjasan kwaze). Chak kalite kòf sipòte diferan metòd polarite epi yo pa ta dwe ranplase youn ak lòt san yo pa re-enjenieri kanal la. Pou pi fon konparezon, gade sa a BECA deKalite kab MPO ak ki jan yo chwazi ant yo.
Ki metòd polarite fib ki pi bon pou yon nouvo sant done?
Pa gen yon sèl metòd pi bon pou chak anviwònman. Pou nouvo konstriksyon, Metòd B, U1, ak U2 yo souvan evalye paske yo sèvi ak kalson Kalite B epi yo ka estandadize sou kòd patch A-a{-B nan tou de bout yo. Chwa a dwat depann de melanj aplikasyon an, kondisyon levasyon, ak si wi ou non kablaj la bezwen sipòte migrasyon optik paralèl nan lavni.
Èske metòd polarite A, B, ak C ka ranplase?
Non. Chak metòd itilize yon kalite kòf diferan ak lojik eleman. Melanje yon kasèt Metòd A nan yon kanal Metòd B - oswa chanje yon kòf Kalite C nan yon konsepsyon Metòd A - ap pwodui kat Tx/Rx ki pa kòrèk.
Èske pwoblèm polarite afekte pèt ensèsyon?
Polarite akpèt ensèsyonse pwoblèm separe. Yon kanal ka mezire pèt akseptab atravè chak fib, men li toujou echwe si Tx ak Rx yo pa konekte kòrèkteman. Tès pèt pou kont li pa verifye polarite.
Èske polarite MPO enpòtan sèlman pou sant done yo?
Non. Polarite enpòtan nenpòt kote yo itilize kòf MPO/MTP, kasèt, oswa sistèm fib ki gen gwo -dansite - tankou kanpis antrepriz, enstalasyon difizyon, ak biwo santral telecom.
Konklizyon
Polarite fib asire ke transmetè optik konekte ak reseptè ki kòrèk yo atravè tout lyen nan rezo a. Nan koneksyon duplex senp, sa a vin desann nan sèvi ak dwa A-a-B patch kòd la. Nan kablaj estriktire MPO/MTP, polarite vin tounen yon desizyon konsepsyon nan nivo sistèm-ki enplike kòf, kasèt, adaptè, kòd patch, ak planifikasyon migrasyon kap avanse-.
Apwòch ki pi serye a se chwazi yon metòd polarite, achte konpozan matche, make chak lyen aklè, verifye kat Tx/Rx ak zouti tès apwopriye, epi dokimante rezilta a. Lè polarite yo trete kòm yon disiplin konsepsyon olye ke yon apre panse, enstalasyon fib vin pi vit pou deplwaye, pi fasil pou kenbe, epi pare pou kèlkeswa vitès ki vini apre.
