Gid teknik detaye pou teknoloji BiDi transceiver

Ki sa ki se yon BiDi transceiver

A BiDi transceiver(Kout pou transceiver bidirectionnelle), ke yo rele tou abidireksyon modil SFP, se yontransceiver fib optikki pèmètkominikasyon bidireksyonsou yon sèl fil fib. Kontrèman ak modil tradisyonèl doub-fib optik,BiDi SFP transceiveritilize teknoloji multiplexing divizyon longèdonn (WDM) an menm tan transmèt siyal nan longèdonn diferan nan menm fib la, kidonk konsève resous fib. Teknoloji sa a se kounye a lajman deplwaye nanFTTHrezo aksè, entèkoneksyon sant done, rezo kanpis antrepriz, ak lòt senaryo.


Prensip k ap travay nan modil BiDi SFP

Eleman debaz nan aBiDi SFP modilse filtè WDM (yo rele tou yon duplexer oswa diplexer). Aparèy sa a separe ak konbine siyal optik nan diferan longèdonn, sa ki pèmètkominikasyon bi-direksyonèlsou yon sèl fil fib.

Pwosesis travay espesifik la: Lazè transmetè a jenere yon siyal optik nan yon longèdonn espesifik (tankou1310nm fib), ki makonnen nan fib la atravè filtè WDM la epi li transmèt. Ansanm, yon siyal optik nan yon lòt longèdonn (tankou 1550nm) resevwa nan fib la separe pa filtè WDM la epi voye bay fotodetektè a pou konvèsyon nan yon siyal elektrik.

BiDi SFP transceiveryo dwe itilize an pè. Si fen A transmèt nan 1310nm epi resevwa nan 1550nm, Lè sa a, fen B dwe transmèt nan 1550nm epi resevwa nan 1310nm. Paire longèdonn ki pa kòrèk ap anpeche etablisman lyen. Konbinezon longèdonn komen yo enkli: 1310nm/1490nm, 1310nm/1550nm, 1270nm/1330nm, ak lòt moun.

Konbinezon longèdonn diferan yo apwopriye pou distans transmisyon diferan. Konbinezon 1310nm/1550nm a souvan itilize pou transmisyon mwayen ak long-distans (20-120km) paske de longèdonn sa yo gen pi ba atenuasyon nan fib mòd sèl -; 1270nm / 1330nm se prensipalman itilize pou 10G ak pi wo pousantaj kout ak mwayen distans aplikasyon pou (10-40km).

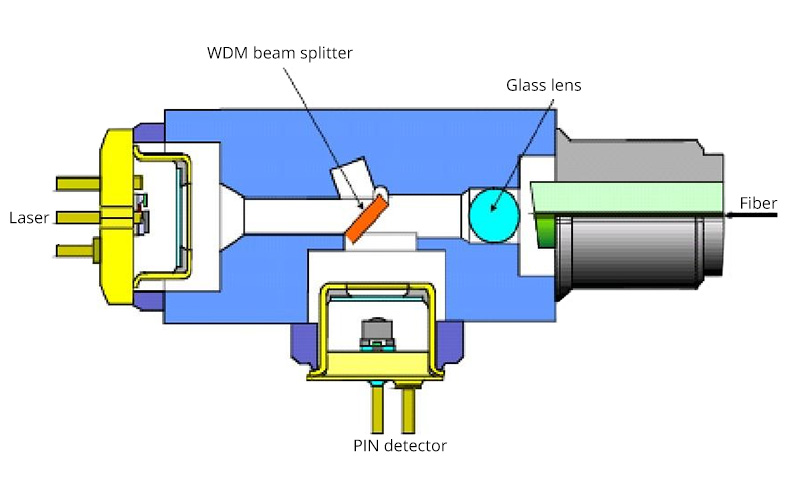

Estrikti Entèn nan BiDi SFP Modil

Modil BiDi SFPsitou konpoze de eleman sa yo:

TOSA (Transmetteur Optical Sub-Asanble): Gen yon dyod lazè (LD) ak sikwi chofè, ki responsab pou konvèti siyal elektrik nan siyal optik nan yon longèdonn espesifik. Lazè komen yo enkli lazè DFB (distribiye fidbak) ak lazè FP (Fabry-Perot). Lazè DFB gen estabilite longèdonn ekselan epi yo apwopriye pou transmisyon long-; Lazè FP yo pri-efikas epi yo itilize sitou pou aplikasyon pou distans kout-.

ROSA (Reseptè Optical Sub-Asanble): Gen yon fotodetektè (PIN oswa APD) ak sikwi preamplifier, ki responsab pou konvèti siyal optik resevwa yo an siyal elektrik. Detektè PIN yo itilize pou aplikasyon konvansyonèl yo, pandan y ap detektè APD yo gen pi gwo sansiblite epi yo itilize pou transmisyon long-distans.

WDM Filtre: eleman enpòtan nan modil BiDi, lè l sèvi avèk teknoloji filtè fim mens-oswa teknoloji griyaj pou separe transmèt ak resevwa siyal optik nan longèdonn diferan. Pèfòmans filtè a dirèkteman afekte pèt ensèsyon modil la ak espesifikasyon izolasyon. Filtè -wo kalite ka reyalize izolasyon chanèl plis pase 30dB, asire ke transmèt ak resevwa siyal yo pa entèfere youn ak lòt.

Komisyon Konsèy Awondisman ak Entèfas: Ofri jesyon pouvwa, pwosesis siyal, ak fonksyon DDM (Digital Diagnostic Monitoring). Konfòme ak estanda tankou SFF-8472, li pèmèt li paramèt modil tankou tanperati, vòltaj, ak pouvwa optik atravè yon koòdone I²C.

Modil la tout antye pake nan estanda SFP, SFP +, QSFP, oswa lòt lojman, akSCoswaLCkoòdone senp nan pò a.


Avantaj BiDi SFP transceivers

Redwi Fib Itilizasyon: Solisyon transmisyon sèl -fib la diminye itilizasyon fib a 50%, sa ki ofri avantaj enpòtan nan pwojè kote resous fib yo limite oswa pri kabl yo wo. Patikilyèman nan senaryo deplwaman gwo -tankou rezo zòn metwopolitèn ak rezo aksè FTTH, ekonomi yo sou fib yo se sibstansyèl. Yon etid ka sant done te montre ke adopte solisyon BiDi a redwi akizisyon fib ak depans konstriksyon pa apeprè 35%.

Enstalasyon kabl senplifye: Diminye kantite fib fizyon epis ak pò ODF, bese konpleksite konstriksyon ak depans travay. Nan pwojè modènizasyon, yon sèl -resous fib debaz ki deja egziste yo ka konplètman itilize san yo pa bezwen recâblage. Sa a se patikilyèman enpòtan pou sant done eritaj ak espas chanm ekipman sere ak plato kab plen.

Redwi Espas Okipasyon: Konsepsyon sèl-pò a diminye espas panno plak ak kabinèt yo okipe, sa ki fè li apwopriye pou anviwònman deplwaman ki gen gwo -dansite. Yon panèl patch BiDi 24 pò ka jere 48 lyen, double efikasite itilizasyon espas.

Segondè fleksibilite: Pandan amelyorasyon rezo a, si resous fib ki egziste deja yo ensifizan,BiDi fibdeplwaman ka elaji kapasite byen vit san rebranding gwo-echèl. Fleksibilite sa a gen anpil valè pou senaryo ki mande gwo kontinwite biznis.

Sepandan, solisyon BiDi a tou gen limit. Yon sèl -transmisyon fib mete pi gwo demand sou bon jan kalite fib, ak faktè tankou reyon koube ak pwòpte ki gen pi gwo enpak sou pèfòmans transmisyon. Kontaminasyon fib fen-fè fas oswa koube twòp ka ogmante crosstalk ant de siyal longèdonn yo, ki afekte estabilite lyen. Anplis de sa, pandan izolasyon fay, kontrèman ak solisyon doub-fib kote lyen TX ak RX yo ka teste separeman,BiDi fibmande evalyasyon holistic, fè antretyen yon ti kras pi difisil.

Modil BiDi SFP kont Modil Fib Optik Tradisyonèl Doub-

Diferans fondamantal antModil BiDi SFPak modil tradisyonèl doub-fib optik se nan fason yo itilize mwayen transmisyon fizik la.Duplex fibre deplwamansèvi ak de fib endepandan, youn dedye a transmisyon ak youn nan resepsyon, ak izolasyon konplè kouch fizik.BiDi transceiverreyalize transmisyon bidireksyon sou yon sèl fib atravè teknoloji multiplexing divizyon longèdonn.

Fòm entèfas
Doub-modil fib optik itilize LC oswa SC koòdone duplex ak de pò;modil SFP bidireksyonsèvi ak koòdone senp ak yon sèl pò.

Itilizasyon pè
Modil tradisyonèl doub-fib optik yo ka itilize modil ki idantik nan tou de bout (tankou 1000BASE-LX nan tou de bout) paske longèdonn transmèt ak resevwa yo se menm bagay la.BiDi SFP transceiverdwe itilize nan pè ak konbinezon longèdonn diferan (tankou 1310nm TX / 1550nm RX nan yon bout ak 1550nm TX / 1310nm RX nan lòt la).

Pri pèspektiv
BiDi SFP modilpri inite yo anjeneral 20%-40% pi wo pase modil fib doub-konparab paske filtè WDM ajoute pri fabrikasyon yo. Sepandan, nan pwojè ki mande pou kab long distans oswa kote resous fib yo limite, pri total la (modil + fib + konstriksyon) ka pi ba.

Fyab
Solisyon doub-fib yo gen yon ti kras pi fò kapasite anti-entèferans akòz izolasyon fizik transmisyon ak resepsyon; Solisyon BiDi depann sou pèfòmans filtre epi yo gen kondisyon pi sevè bon jan kalite fib. Sepandan, ak pwosesis manifakti amelyore, modènModil BiDi SFPgen fyab ki apwoche modil doub-fib.

Li enpòtan sonje ke "bidireksyon" ak "duplex" se de konsèp diferan. Duplex refere a metòd transmisyon done (full duplex oswa mwatye duplex), pandan y apBiDirefere a metòd itilizasyon mwayen fizik la.BiDi SFP transceivertoujou opere nan mòd duplex plen, jis aplike sou yon fib sèl.


Kalite BiDi transceiver

Klasifikasyon pa vitès

1G BiDi SFP: Itilize pou Gigabit Ethernet, sa a se kounye a ki pi lajman deplwaye BiDi modil. Konbinezon longèdonn tipik yo se 1310nm/1490nm oswa 1310nm/1550nm, ak distans transmisyon ki kouvri 3km a 120km. Sitou aplike nan rezo antrepriz, rezo kanpis, aksè FTTH, ak lòt senaryo.

10G BiDiSFP+: Itilize pou 10 Gigabit Ethernet, konbinezon longèdonn yo anjeneral 1270nm / 1330nm (kout distans mwayen) oswa 1490nm / 1550nm (long distans). Distans transmisyon varye ant 10km ak 80km. Lajman aplike nan entèkoneksyon sant done, rezo zòn metwopoliten, ak lòt senaryo.

25G BiDi SFP28: Itilize pou 25G Ethernet, anplwaye espas longèdonn pi etwat (tankou 1295nm/1309nm), ak distans transmisyon 10-40km. Prensipalman itilize pou aksè sèvè ak rezo depo nan sant done pèfòmans segondè.

40G BiDi QSFP +: Itilize yon konsepsyon doub-fib men li entegreWDMteknoloji, ak chak fib pote transmisyon 20Gbps bidireksyon. Sèvi ak ranje longèdonn 832-918nm, opere sou fib multimode OM3/OM4, ak distans transmisyon 100-150 mèt. Apwopriye pou entèkoneksyon gwo dansite nan sant done yo.

100G BiDi QSFP28: Anplwaye teknoloji modulation PAM4, ak yon sèl longèdonn ki pote 50Gbps, reyalize transmisyon 100G bidireksyon sou yon sèl fib mòd sèl -. Distans transmisyon 10-40km, yo itilize pou koneksyon ant sant done yo.

Klasifikasyon pa Teknoloji longèdonn

Estanda BiDi: Itilize pè longèdonn fiks, tankou 1310nm/1550nm. Pi ba pri ak pi lajman aplike.

CWDM BiDi: Anplwaye teknoloji multiplexing divizyon longèdonn koryas, ranje longèdonn 1270nm-1610nm, ak espas longèdonn 20nm. Èske multiplex plizyè longèdonn sou yon sèl fib, apwopriye pou rezo zòn metwopoliten ak transmisyon longdistans.

DWDM BiDi: Anplwaye teknoloji multiplexing divizyon longèdonn dans, ak espas longèdonn sèlman 0.8nm (100GHz) oswa 0.4nm (50GHz), ki konfòme ak estanda ITU-T G.694.1. Itilize pou rezo zo rèl yo ak transmisyon ultra-long-distans, pou reyalize itilizasyon spectre fib trè wo.

Klasifikasyon pa senaryo aplikasyon

PON BiDi Modil: Ki fèt espesyalman pou rezo optik pasif FTTH / FTTB, tankou EPON, GPON, 10G-EPON, elatriye OLT bò ak bò ONU sèvi ak konbinezon diferan longèdonn, ak konfigirasyon tipik yo te en 1490nm / en 1310nm. Gen kèk sistèm PON tou kouvri yon longèdonn 1550nm pou transmisyon siyal CATV.

Done Sant BiDi Modil: Optimize pou anviwònman sant done, sipòte fonksyonalite DDM, konsomasyon pouvwa ki ba, ak gwo -deplwaman dansite. Pousantaj komen yo se 10G, 25G, ak 100G.

Carrier-Modil BiDi klas yo: Satisfè egzijans konpayi asirans -klas fyab, ak ranje tanperati opere nan -40 degre a +85 degre, pase tès anviwònman an solid. Itilize nan estasyon baz deyò, nœuds rezo zòn metwopoliten yo, ak lòt anviwònman difisil.

Endistriyèl-Modil BiDi klas yo: Amelyore kapasite anti-entèferans ak fòs mekanik, apwopriye pou automatisation endistriyèl, transpò entèlijan, ak lòt senaryo.

Zòn aplikasyon BiDi transceivers

FTTH Fibre-nan-lakay la-: senaryo aplikasyon prensipal la pou rezo aksè bande konpayi asirans.BiDisolisyon ant OLT ak ONU sove 50% nan depans rezo distribisyon optik (ODN). Dè santèn de milyon itilizatè FTTH atravè lemond itilize teknoloji BiDi. Done en yo anjeneral itilize longèdonn 1490nm, done en itilize longèdonn 1310nm, ak kèk sistèm itilize tou 1550nm pou transmisyon siyal CATV, reyalize twa -multiplaj longèdonn.

Rezo Sant Done: Etajè-a-etajè, etaj-a-etaj, ak kanpis-a-interkoneksyon kanpis la. Nan sant done nwaj ki gen gwo-dansite,BiDisolisyon yo ka diminye itilizasyon fib pa 50%, bese konpleksite kabl. Patikilyèman nan pwojè modènizasyon, lè resous fib ki egziste deja pa ka satisfè kondisyon ajou Pleasant, BiDi se solisyon ki pi ekonomik.10G BiDi SFP+epi25G BiDi SFP28yo souvan itilize modèl nan sant done.

Enterprise Campus Networks: kwa-konstriksyon ak kwa-blòk entèkoneksyon rezo antrepriz. Konpare ak deplwaye doub kantite kab fib optik,BiDisolisyon yo ka siyifikativman redwi depans konstriksyon ak delè. Apwopriye pou rezo distribiye nan lekòl, lopital, pak endistriyèl, ak lòt kote.

Sistèm siveyans sekirite: Gwo pwojè siveyans souvan enplike dè santèn oswa menm dè milye de kamera, ak kantite travay kab fib masiv.BiDisolisyon yo ka diminye fusion fizyon ak pò ODF pa 50%, akselere pwogrè konstriksyon ak diminye pousantaj echèk. Espesyalman nan pwojè modènizasyon yo, yo ka itilize yon sèl resous fib debaz ki egziste deja.

Rezo 5G Fronthaul/Midhaul: Transmisyon done ant estasyon baz kominikasyon mobil ak rezo debaz yo. Avèk gwo dansite estasyon baz 5G ak kondisyon Pleasant, teknoloji BiDi efektivman konsève resous fib.10G/25G modil BiDiyo lajman aplike nan rezo 5G.

Endistriyèl Ethernet: Senaryo tankou faktori entelijan, sistèm kouran elektrik, ak kontwòl trafik. Anviwònman endistriyèl yo gen kondisyon segondè fyab men souvan limite espas pou kab.BiDisolisyon diminye itilizasyon fib pandan y ap diminye difikilte pou kab. Modil BiDi endistriyèl-klas yo gen yon konsepsyon tanperati lajè ak kapasite anti-entèferans amelyore.

Rezo difizyon: transmisyon siyal CATV ak sèvis IPTV. Gen kèk rezo difize ki sèvi ak teknoloji BiDi pou reyalize transfòmasyon fib optik rezo HFC, amelyore kapasite rezo a lè l sèvi avèk resous fib ki deja egziste.

Aplikasyon Smart City: Senaryo IoT tankou transpò entèlijan, ekleraj lari entelijan, ak siveyans anviwònman an. Aplikasyon sa yo anjeneral gen pwen deplwaman gaye ak distans ki long, akBiDisolisyon siyifikativman diminye depans enfrastrikti fib.

Li enpòtan sonje ke w ap chwazi antBiDiak solisyon tradisyonèl doub-fib mande pou yon konsiderasyon konplè sou sikonstans espesifik pwojè-: si resous fib yo abondan, distans yo kout, epi bidjè yo ase, solisyon doub-fib yo ka pi senp ak plis serye; si resous fib yo limite, pri kabl yo wo, epi deplwaman rapid nesesè,BiDisolisyon yo ofri avantaj klè.
